【Milk-V Duo 开发板免费体验】扩展板设计,网口功能测试

开发板虽说小巧,但功能也是有限的,只能通过排针来扩展,有一些不方便,而且网口也 好扩展,就设计了一个扩展板。

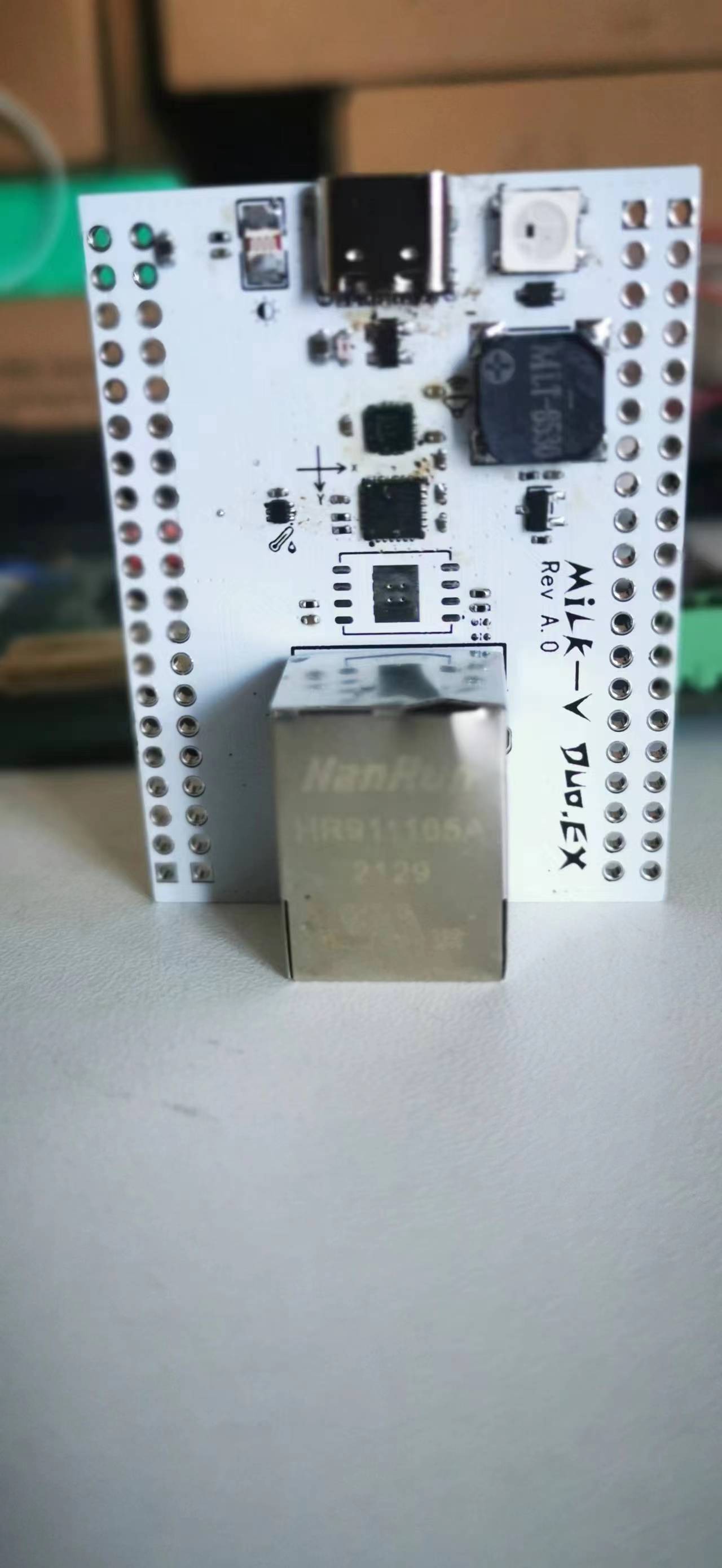

扩展板尽量体积小一些,手头上只有HR911105A的网口,暂时行用这个,后期可换成SMD的,不用提前剪引脚了。
其他的功能。
把开发板上的调试串口用USB转出来了,可以直接插这个USB口。
增加了三个传感器,一个六轴,一个温湿度,一个光敏电阻。
增加了一个蜂鸣器,一个RGB的灯。

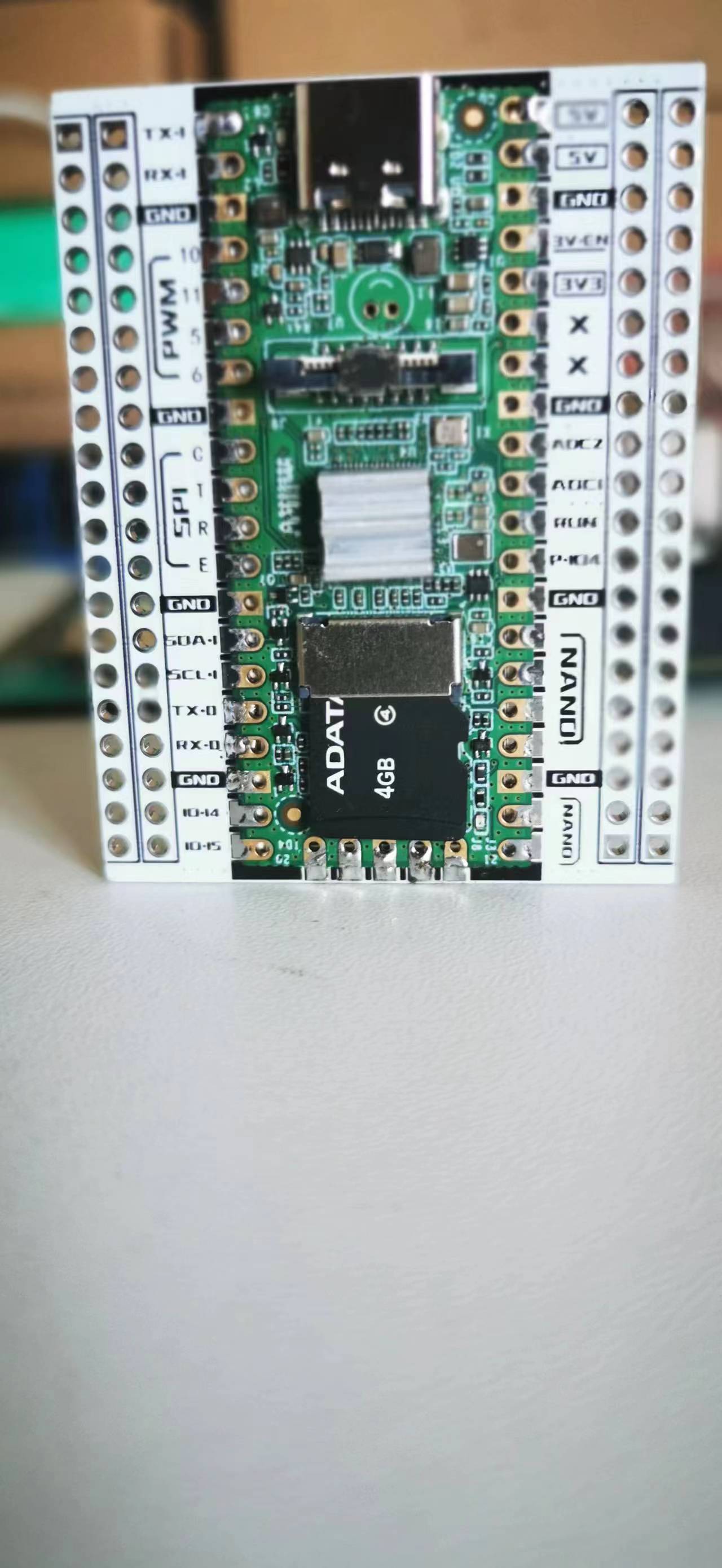

正面是开发板主体,直接焊接邮票孔。增加了引脚功能的指示。

一、测试

1、串口功能

扩展板上的USB转串口的芯片,连接了开发板的UART0,用于输出log,连接开发板,可以直接连接这个USB转串口的Type-C接口。

串口输出:

2、网口

主芯片内置百兆 PHY,可直连网口,主芯片与网络变压器之间的网络差分线要串联 5.1R 以下电阻用于增强抗网络浪涌能力,以及降低网络 EMI,必要时增加 ESD 器件。由于设计时,没有注意,没有加电阻,但也是可以连接网络的。

官方的固件,默认情况下是没有使能网口的,临时使用可以使用ifconfig命令来启动。

#ifconfig eth0 192.168.1.222

之后,再使用ifconfig 查看一下网络

wKgaomTDZFKAQTknAACAAaQm8AM951

如果要固定修改启动网络,可以修改/etc/network/interfaces

wKgZomTDZQuATDMuAABYe3MIAM8809

目前通讯功能测试都没有问题,后其测试传感器的功能。
